在重型機械和工業應用領域，圓錐滾子軸承在確保運行效率、耐用性和性能方面發揮著關鍵作用。這些基本組件是眾多行業不可或缺的一部分，從建筑和汽車到可再生能源和農業。本文探討了圓錐滾子軸承的重要性、其獨特的優勢及其對各個工業部門的影響。

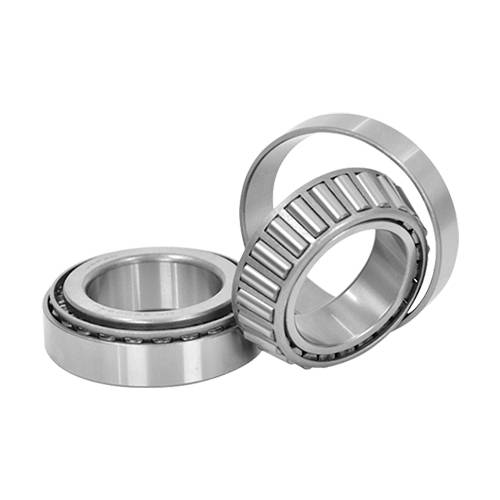

了解圓錐滾子軸承

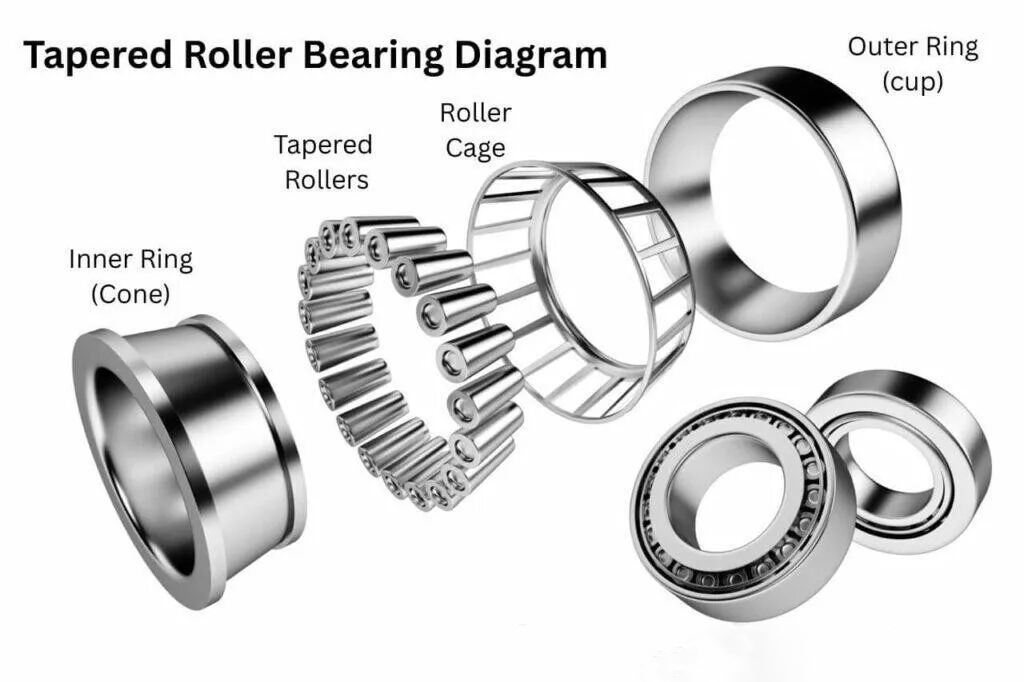

圓錐滾子軸承由四個主要部件組成：內圈（內圈）、外圈（外圈）、圓錐滾子和保持滾子間距的保持架。

這些軸承的顯著特點是滾子和它們運行的滾道的錐形幾何形狀。這種圓錐設計使軸承能夠同時處理徑向和軸向載荷，使其特別適用于重載應用。

圓錐滾子軸承的優點

圓錐滾子軸承的幾個關鍵特性使重型機械中不可或缺：

卓越的負載能力：錐形設計允許在滾子和滾道之間實現更大的接觸面積，從而更有效地分配載荷并實現更高的承載能力。

緊湊的設計：對于給定的負載能力，圓錐滾子軸承可以比其他軸承類型更緊湊，從而在機械設計中節省空間。

精確作：圓錐滾子軸承的幾何形狀確保了真正的滾動運動并最大限度地減少了滑動，有助于減少磨損并延長使用壽命。

可調間隙：與許多其他軸承類型不同，圓錐滾子軸承允許調整游隙，有助于優化性能調整和維護。

在關鍵行業的應用

以下是圓錐滾子軸承作為關鍵部件的一些示例：

建筑業

在建筑設備中，圓錐滾子軸承是以下方面的關鍵部件：

挖掘機：支持上部結構和吊桿的旋轉運動。

起重機：有助于平穩提升和旋轉重物。

推土機：在具有挑戰性的地形上實現高效的軌道移動。

采礦和骨料行業

采礦和骨料行業的圓錐滾子軸承經常面臨極端載荷、磨蝕性粉塵和潛在污染等挑戰。以下是這些軸承在重型機械中發揮作用的一些功能：

破碎 機：支持分解巖石和礦物所涉及的巨大力量。

輸送系統：確保整個加工設施中的物料運輸順暢高效。

篩分設備：便于分離和分選不同大小的顆粒。

風能行業

在風力渦輪機中，圓錐滾子軸承在以下方面發揮著關鍵作用：

主軸軸承：支持轉子葉片的巨大重量和力。

變速箱：有助于將低速葉片旋轉轉換為高速發電機輸入。

農業機械

圓錐滾子軸承在農業設備中至關重要，例如：

拖拉機：管理重負載和不平坦的地形應力。

收割機：確保作物收集過程中的一致作。

灌溉系統：支持噴水滅火系統的平穩旋轉。

圓錐滾子軸承背后的科學

負載分配在重型機械中至關重要，因?yàn)橹匦蜋C(jī)械的力可能很大。圓錐滾子軸承獨特的幾何形狀是它們?cè)谥匦蜋C(jī)械中如此有效的原因。錐形設計在滾子和滾道之間形成一條接觸線，稱為“線接觸”。

這種線接觸將載荷分布在更大的表面積上，顯著提高了軸承的承載能力。想象一下，在鉛筆尖與尺子的平坦面上保持平衡 - 尺子更均勻地分配重量。同樣的原理也適用于圓錐滾子軸承。

徑向載荷與軸向載荷：有什么區別？

首先，讓我們討論一下徑向載荷和軸向載荷之間的區別。

徑向載荷

徑向載荷是垂直于旋轉軸施加的力，作用于或遠離軸承中心。簡單來說：

它們會導致軸彎曲或變形

垂直于軸作用

示例包括：

旋轉軸的重量

滑輪施加的力

皮帶施加的壓力

軸向載荷

軸向載荷，也稱為推力載荷，是平行于旋轉軸施加的力。主要特性包括：

與軸同向作用

可能導致軸承沿軸線移動或變形

示例包括：

齒輪系統中的推力

液壓缸施加的力

現在，讓我們看看圓錐滾子軸承如何處理徑向和軸向載荷。

圓錐滾子軸承的 3 個主要設計特點

圓錐滾子軸承由于其獨特的幾何設計而擅長處理軸向和徑向載荷，從而能夠?qū)崿F(xiàn)有效的載荷分配和應力降低。這些軸承采用錐形滾子和滾道設計，可產生最佳接觸角，使其能夠在從汽車系統到重型機械的各種應用中管理復雜的力組合。

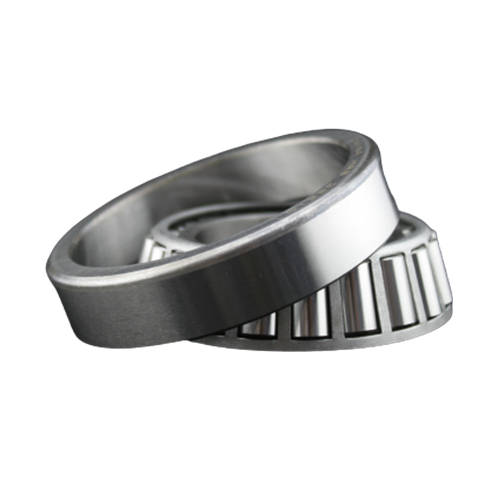

1. 錐形幾何

滾子和滾道的圓錐形形狀（內“錐形”和外“杯”）確保軸向和徑向載荷沿滾子長度分布。這種設計將軸向力轉換為徑向分量，反之亦然，從而能夠同時管理兩種載荷類型。收斂的幾何形狀還沿軸承軸線對齊力，從而最大限度地減少應力集中。

2. 可調接觸角

滾道和軸承軸線之間的角度決定了負載能力：

較大的角度優先考慮軸向載荷處理（例如，用于重推力載荷的大角度滾子軸承）。

較小的角度有利于徑向負載能力。這種可調節性允許針對特定應用進行定制，例如汽車輪轂（中等角度）或變速箱（更陡峭的角度）。

3. 線路接觸與點接觸

球軸承和圓錐滾子的不同之處在于，球軸承與滾道進行點接觸，而圓錐滾子與滾道進行線接觸。這將負載分散到更大的表面積上，從而提高了在重負載或組合負載下的容量和耐用性。
