轉盤軸承的結構分類以及承載特點詳解
轉盤軸承，也稱作回轉支承，是一種能夠同時承受較大的軸向負荷、徑向負荷和傾覆力矩等綜合載荷的大型特殊結構軸承。通常，自身帶有安裝孔，潤滑油孔和密封裝置，可以滿足各種不同工況條件下各類主機的不同需求。
轉盤軸承的結構分類

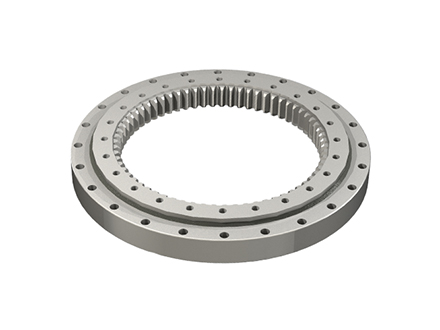

轉盤軸承的結構形式常用的有單排、雙排四點接觸球轉盤軸承、雙排角接觸推力球轉盤軸承、交叉圓柱滾子和交叉圓錐滾子轉盤軸承、三排圓柱滾子轉盤軸承、球柱混合轉盤軸承等不同的結構形式。上述各類軸承按照其是否帶齒及齒輪的分布部位又分為無齒式、外齒式、和內齒式等不同結構。
轉盤軸承的承載特點
1.轉盤軸承根據不同的結構特點可分別滿足各種不同負荷條件下工作主機的需求。其中四點接觸球轉盤軸承具有較高的動負荷能力。
2.雙排異徑球轉盤的承載能力要比單排球轉盤有大的提高。
3.交叉圓柱滾子轉盤具有較高的靜負荷能力。
4.球柱聯合式轉盤軸承在保證一定的回轉精度的條件下，具有較大的承受軸向和徑向載荷以及傾覆力矩的能力。
5.三排圓柱滾子組合轉盤：由于把承載能力的提高引向軸承的高度方向，各種載荷又分別由不同滾道和滾子組承受，所以在同等受力條件下，其軸承的直徑可大大縮小，因而具有使主機更為緊湊的特點，是一種高承載能力的轉盤軸承。
